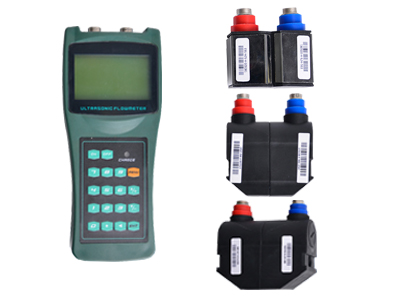

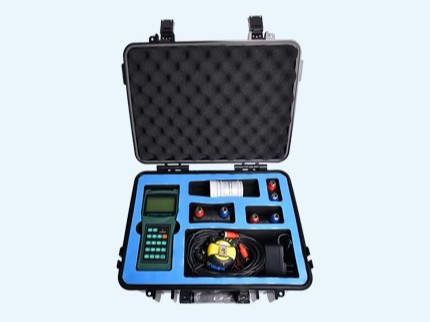

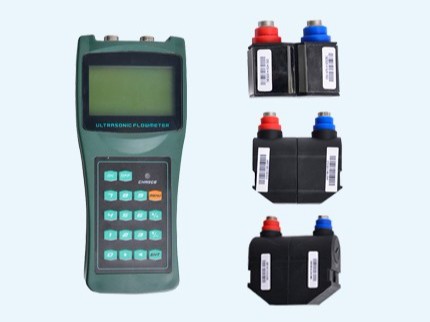

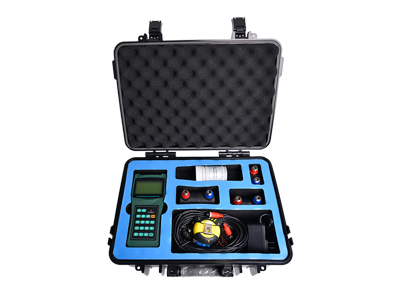

手持式超聲波流量計

手持式超聲波流量計小巧、輕便，可隨時隨地進行流量測量，可充電電池及通用型電源的設計使您擺脫了電源限製。它采用了時差式原理和先進的數字相關技術以及智能自適應聲波技術，使它的測量穩定性更加突出。同時它采用了聲聚焦專有技術，使它在連續測量時的信號接收與品質上得到顯著增強。

在線谘詢

全國熱線

15890954071

產品簡介 / Introduction

手持式超聲流量計的結構組成

（1）聲波探頭的設置方式。外置式或內置接觸）聲波探頭的設置方式。氣體超聲流量計一般采用將接收和發射換能器插入管內至內壁邊緣。器插入管內至內壁邊緣。

（2）聲波的接收方式。）聲波的接收方式。直射式： ① 直射式：直接接收發射探頭的聲波反射式：接收經管壁反射以後的聲波。 ② 反射式：接收經管壁反射以後的聲波。即接收換能器不是直接接收發射換能器發出的聲波，收換能器不是直接接收發射換能器發出的聲波，而是接收經管壁一次反射或再次反射回的聲波。

產品優點 / Product advantages

測量管徑範圍：DN25～DN1200

模塊化一體式設計，獨立菜單操作

磁吸式外夾安裝，簡單方便

小巧、輕便、易於使用

LCD背光，4行中英文對照顯示

正負流量測量，累積流量

SD卡功能，880萬組數據存儲（記錄長達512天曆史數據）

變送器防護等級達到IP65，傳感器防護等級達到IP68

鋰離子電磁及通用型電源設計，支持產品全天候使用

技術參數 / Technical parameters

技術參數	標準HS型	標準HM型				標準S2型	標準M2型		標準L2型
適用管徑	15~100	50~700				15~100	50~700		300~6000
材質	鋁合金塑料合金
工作頻率	1MHz
常用安裝方法	V(N、W)法		V、Z法	V(N、W)法				V、Z法			Z法
標定	整機配對標定
磁性	有
適用溫度	0°C~160°C
防護等級	IP65
外形尺寸	2002525	2804040			453030		713740			915244
質量（克）	250	1080			75		259			535
介質種類	水、海水、汙水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不鏽鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯裏
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等
信號電纜	標準配置：5米2，可選配10米2或15米*2

產品如何選型 / How to select productss

管道壁厚、外徑，介質

管內流量是否含有雜質

測量介質的溫度

測量介質為氣體時

氣體壓力

合理配置選型

應用領域 / Application field

應用於：醫療/衛生，環保/水工業，食品/飲料，化學品檢測，石油/化工。

一台滿足各類行業流量測量

石油

化工

水工業

食品

醫療

化學品檢測

安裝注意事項 / Installation precautions

1、觀察安裝現場管道是否滿足直管段前10D後5D以及離泵30D的距離。(D為管道內直徑)
2、確認管道內流體介質以及是否滿管。
3、確認管道材質以及壁厚(充分考慮到管道內壁結垢厚度)
4、確認管道使用年限，在使用10左右的管道，即使是碳鋼材質，建議也采用插入式安裝。
5、前四步驟完成後可確認使用何種傳感器安裝
6、開始向表體輸入參數以確定安裝距離。
7、非常重要：精確測量出安裝距離。
