渦輪流量計的結構和工作原理圖

渦輪流量計的工作原理：置於流體中的葉輪的旋轉角速度與流體流速成正比，通過測量葉輪的旋轉角速度就可以得到流體的流速，從而得到管道內的流量值（如下圖）

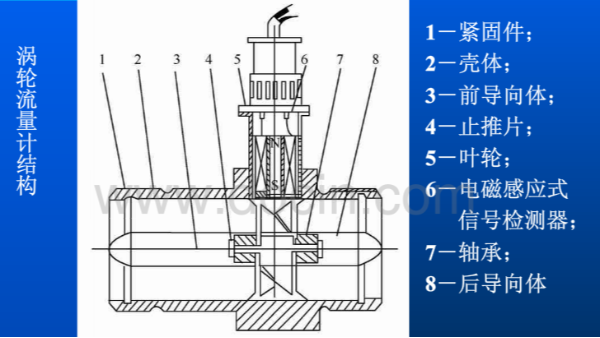

渦輪流量計結構有哪些？

(1)殼體(表體):承受被測流體的壓力、固定安裝檢測部件和連接管道殼體采用不導磁不鏽鋼或硬鋁合金製造。

(2)導向體:對流體起導向整流以及支撐葉輪的作用，通常選用不導磁不鏽鋼或硬鋁材料製作。

(3)渦輪(葉輪):流量計的檢測元件，高導磁性材料。葉輪有直板葉片、螺旋葉片和丁字形葉片等幾種葉輪的動平衡直接影響儀表性能和使用壽命。

(4)軸與軸承:支撐葉輪旋轉

(5)信號檢測器:國灣常用變磁阻式

以上是渦輪流量計廠家分享的“渦輪流量計的結構和工作原理圖”。謝謝您的收看。如果您有任何問題，您可以在網上谘詢或者給我們留言。我們會全心全意為您解答。
